彩色UHPC凿毛板制作工艺｜从配比到表面凿毛

彩色UHPC凿毛板，是将无机矿物颜料整体掺入超高性能混凝土基体中，再通过机械凿毛或抛丸处理去除表层浆体、微露细骨料，呈现出类似天然花岗岩风化面的哑光肌理。它兼具UHPC的高强耐久与仿石艺术质感，广泛用于高端幕墙、景观铺装及异形装饰墙面。下面带你走完一块合格彩色UHPC凿毛板从配料到成品的完整工艺链。

一、原料配比与调色——色彩是"长"在里面的

彩色UHPC构件采用最紧密堆积理论设计，典型每立方米用料范围为：高标号低碱硅酸盐水泥450～550kg、硅灰80～120kg、高纯石英砂（粒径≤0.6mm）1000～1200kg、镀铜微细钢纤维体积掺量1.5%～3%、聚羧酸高效减水剂8～12kg，水胶比严格控制在0.14～0.20。

调色关键点：选用UV稳定的合成氧化铁颜料，按胶凝材料总量的1.5%～5%在干拌阶段一同投入，确保颜色贯穿整个板体截面而非仅存于表面。白水泥做基材可呈现米黄、浅灰等浅色调；普通灰水泥适合深灰、赭红等深色系。

二、搅拌与浇筑——真空辅助排泡是细腻的前提

采用行星式强制搅拌机，执行三段投料法：干料（水泥＋硅灰＋石英砂＋颜料）先干拌2分钟→加水及减水剂中速拌4分钟→低速投入钢纤维再拌3～4分钟，总时长8～10分钟，严防纤维结团。

浆料入钢模或高精度玻璃钢模具后，密封模具开启负压真空（-0.08～-0.09MPa）并配合高频微幅振动2～3分钟，最大限度排出内部气泡，保证凿毛后表面无针孔、无砂眼。

三、养护制度——强度上来才好凿，时机决定成败

浇筑刮平后常温静停2～4小时待初凝，再进蒸养窑：升温≤15℃/h，恒温80～90℃保持48小时以上，缓冷至室温脱模。此阶段UHPC抗压强度可达120～150MPa，基体足够致密。

凿毛时机控制：最佳凿毛窗口在脱模后、UHPC达到设计强度的70%～90%时进行。过早凿毛易崩边掉角，过晚因基体过硬导致骨料不易露出且机具损耗剧增。

四、表面凿毛/抛丸处理——赋予"石材灵魂"的核心工序

UHPC凿毛板常见的表面处理方式有三种，依设计效果选用：

• 机械抛丸（最常用）：采用Φ0.3～0.8mm铸钢丸或金刚砂，在封闭式抛丸机中对板面均匀冲击，剥离表层1～2mm水泥浆体，微露石英砂或彩砂骨料，粗糙度Ra可控在10～50μm，纹理均一且适合大面积幕墙。

• 高压水射流凿毛：150～200MPa高压水刀冲击表面，形成自然不均匀麻面，无粉尘、不伤内部钢纤维，适合异形件或对扬尘敏感的场景。

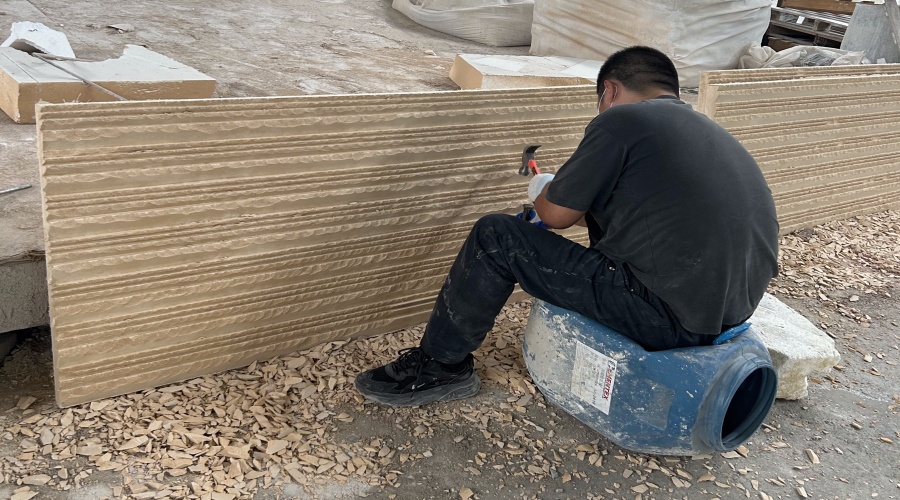

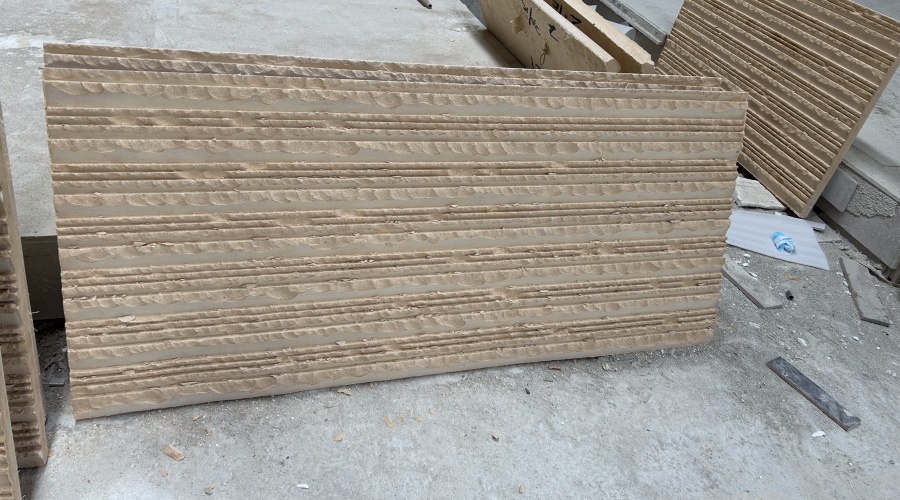

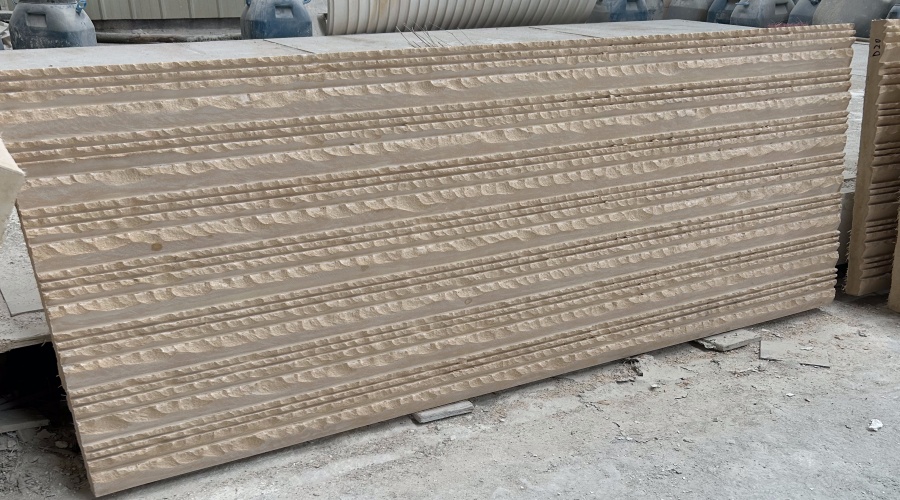

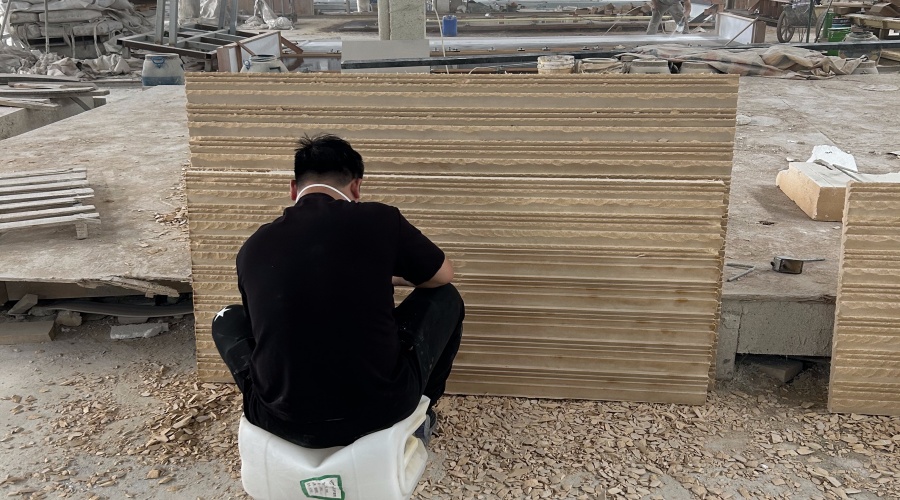

• 人工/气动凿毛斧剁：用 pneumatic 凿毛锤做局部仿石材剁斧纹理，多用于重点装饰节点、拼花或艺术肌理强调处。

若追求仿花岗岩"双色露底"效果，可采用双层浇筑工艺——先浇3～5mm带色装饰层，再覆结构层，凿毛至局部露出下层异色UHPC，形成自然斑驳的石材感。

五、后处理与防护——锁住质感，拒绝泛碱

凿毛完成后用高压空气/水清理粉尘，阴干后涂覆渗透型氟/硅烷系憎水密封剂（接触角＞100°），既不影响凿毛面的哑光触感，又能有效阻隔雨水渗透、防止泛碱变色。

成品检验需核查：尺寸偏差≤±1mm，凿毛面无大面积浆皮残留，露骨料分布均匀，色差ΔE≤3（同批次），背面预埋件位置误差≤2mm。

小结：彩色UHPC凿毛板的精髓在于——通体着色保证划伤不露白，极致致密令凿毛不崩边，精准控制凿毛时机与深度还原天然石材风化肌理。选它，就是选一块"不会风化的石头"。

广东饰纪上品UHPC板生产厂家，专注于UHPC产品研发、设计、制造、安装与服务一体的专业企业；高端定制化产品为客户提供整体解决方案，品种多样的标准化产品供客户选择，公司主要生产定制化外墙板、镂空板、园林景观、市政工程系列产品等，工厂拥有全智能化生产线。在异形的建筑景观方面，有着丰富的经验。长年承接UHPC工程装修，欢迎有需要的客户来电咨询。

本文出自广东饰纪上品建材科技有限公司，转载请注明出处！

更多关于GRG、GRC相关资讯，请咨询：http://www.grggrc888.com/，24小时热线电话：153-8295-4855！
